GENERELLES PROJEKT, GEMEINDE INZING
| ANLAGEDATEN | rd. 3.800 EW |
| 11 Quellen, 4 Hochbehälter, 2 Druckreduzierstationen | |
| rd. 19 km Versorgungsnetz DN80 – DN250 | |
| INGENIEURLEISTUNGEN | wasserwirtschaftliche Analyse |
| hydraulische Bestandsdarstellung | |
| bauliche und hydraulische Bestandsanalyse | |
| Festlegung von Entwicklungsszenarien | |
| Erarbeitung Sanierungskonzept | |
| Variantenuntersuchung Trinkwasserkraftnutzung und Variantenentscheidung | |
| Wirtschaftlichkeitsuntersuchung | |
| Entwicklung Ausbaukonzept | |
| ERGEBNIS | Wirtschaftlich bewertetes Handlungskonzept mit Prioritätenreihung für die kommenden 5 Jahre mit Entwicklungsperspektiven für 50 Jahre |
HYDRAULISCHE ROHRNETZANALYSE, GEMEINDE INZING
| ANLAGEDATEN | rd. 3.800 EW |
| 11 Quellen, 4 Hochbehälter, 2 Druckreduzierstationen | |
| rd. 19 km Versorgungsnetz DN80 – DN250 | |
| rd. 70 Löschwasserhydranten | |
| mittlerer Tagesbedarf: rd. 700 m³/d (kommunal + gewerblich/industriell) | |
| INGENIEURLEISTUNGEN | hydraulische Nachweise für Bestandssituation und zukünftige Entwicklung |
| hydraulische Nachweise für Löschwasserversorgung inkl. Notfallszenarien (Leitungsunterbrechungen) | |
| Versorgungssimulation durch Einbau neuer Druckreduzierstationen |
ERNEUERUNG QUELLFASSUNG RISSQUELLE, GEMEINDE-WVA
| ANLAGEDATEN | 3 Quellaustritte mit insgesamt bis zu 25 l/s Quellschüttung |
| BAUMAßNAHMEN | Freilegen und Nachgraben der Quelle |
| Quellbeobachtung | |
| Erneuerung und Verbesserung der Quellfassung | |
| Quellableitung GGG DN250 inkl. Wildbachunterdükerung | |
| BESONDERHEITEN | Durch die Erneuerung der Quellfassung konnten Umläufigkeiten beseitigt und die Ergiebigkeit der Quelle deutlich erhöht werden. |
| INGENIEURLEISTUNGEN | Ausführungsplanung |
| Ausschreibung und Vergabe | |
| örtliche Bauaufsicht |
ERNEUERUNG BRUNNENSTUBE KASERWALD, GEMEINDE-WVA
| ANLAGEDATEN | 4 Quellzuläufe mit insgesamt bis zu 28 l/s Quellschüttung |
| BAUMAßNAHMEN | Kamerainspektion der bestehenden Quellfassung zur Lokalisierung und Zustandsbewertung der Fassungen |

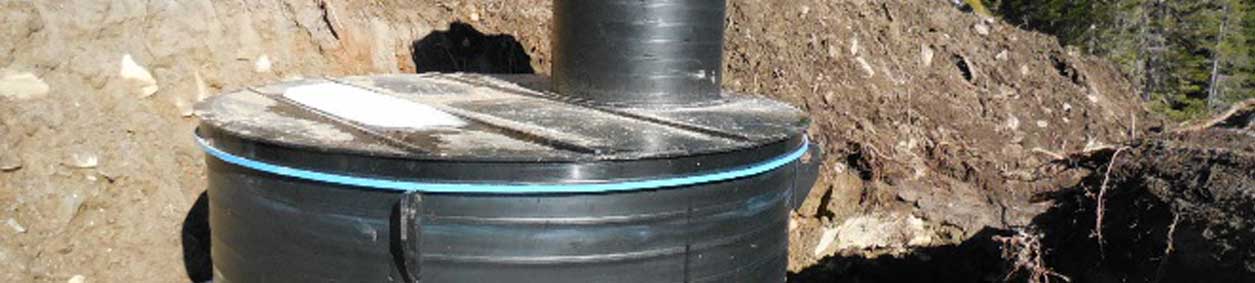

| Versetzen PE-Fertigteil-Quellsammelstube | |
| rd. 500 lfm Quellableitung PE DA180 | |
| INGENIEURLEISTUNGEN | Ausführungsplanung |
| Ausschreibung und Vergabe | |
| örtliche Bauaufsicht |
SANIERUNG BRUNNENSTUBE ALM, GEMEINDE-WVA
| ANLAGEDATEN | Quellsammelstube (Stahlbetonbauwerk) für zwei Quellgruppen mit insgesamt bis zu 50 l/s Quellschüttung |
| Stromerzeugung zur Energieversorgung der Almgebäude | |
| BAUMAßNAHMEN | Umbau der Wasserkammer und Betonsanierung mittels Spritzbeton |
| Erneuerung der Verrohrung inkl. Installation von Durchflussmesser zur kontinuierlichen Erfassung der Quellschüttung | |
| Einbindung der Trinkwasserturbine für die Stromversorgung der Almgebäude | |
| Verbesserung der Zugänglichkeit für die Probennahme | |
| Einbindung in das Prozessleitsystem der WVA | |
| BESONDERHEITEN | Quellsammelstube ist gleichzeitig das Einlaufbauwerk für das Trinkwasserkraft werk im Dorf |
| INGENIEURLEISTUNGEN | Ausführungsplanung |
| Ausschreibung und Vergabe | |
| örtliche Bauaufsicht |
ERNEUERUNG QUELLFASSUNG SPORAQUELLEN, GEMEINDE-WVA IN VORARLBERG
| ANLAGEDATEN | 4 Schichtquellen mit insgesamt 60 – 100 l/s Quellschüttung |
| BAUMAßNAHMEN | Freilegen der Quellen und Erneuerung der Quellfassungen |
| (in Planung) | Quellableitung zur Brunnenstube inkl. Bachdüker |
| Umbau und Sanierung Brunnenstube | |
| INGENIEURLEISTUNGEN | Einreichplanung Wasserrecht (in Bearbeitung) |
VORERHEBUNGEN FÜR DIE FASSUNG VON DREI NEUEUN QUELLEN, GEMEINDE-WVA
| INGENIEURLEISTUNGEN | Organisation und Begleitung der geologischen Erhebungen |
| (in Bearbeitung) | Begleitung Quellschüttungsmessungen und Wasserbeprobung |
| Vorbereitung Rahmenbedingungen für die Einreichplanung |
VORERHEBUNGEN FÜR NEUFASSUNG UND NUTZUNGSERWEITERUNG DER GREITQUELLEN, WASSERGENOSSENSCHAFT
| INGENIEURLEISTUNGEN | Prüfung vorhandenes Behältervolumen und Dimensionierung der Ableitung |
| Überprüfung des Löschwasserversorgung |
ERNEUERUNG QUELLFASSUNG GRÖBENQUELLE, PRIVATE WASSERVERSORGUNG
| ANLAGEDATEN | Schichtquelle mit 1 – 2 l/s Quellschüttung |
| BAUMAßNAHMEN | Freilegen der Quelle und Nachgraben des Quellaustritts |
| Erneuerung der Quellfassung | |
| Errichtung eines Quellsammelschachtes | |
| BESONDERHEITEN | Durch die Quellneufassung wurde die einwandfreie Trinkwasserqualität wieder erlangt. |
| INGENIEURLEISTUNGEN | Baubegleitung, Ausführungsfestlegung vor Ort |
| Einreichoperat für nachträgliche wasserrechtliche und forstrechtliche Bewilligung |
FESTLEGUNG VON QUELLSCHUTZMAßNAHMEN ZUR SICHERSTELLUNG DER TRINKWASSERQUALITÄT
| INGENIEURLEISTUNGEN | Definition des Gefährdungspotenzials |
| Festlegung der erforderlichen Schutzmaßnahmen |
QUELLABLEITUNG / DRUCKLEITUNG ALMQUELLEN, GEMEINDE-WVA
| ANLAGEDATEN | rd. 3.600 lfm Sphärogussrohre DN250 + DN200, Nenndruck 40, 63 und 100 bar |
| rd. 800 lfm Stahlrohre muffengeschweißt DN200, Nenndruck 125 bar | |
| Korrosionsschutz innen: Sonderzementmörtelauskleidung für sehr weiches, kalkaggressives, korrosives Rohwasser | |
| Korrosionsschutz außen: Zementmörtelumhüllung für höchste mechanische Beanspruchung | |
| BAUMAßNAHMEN | Leitungsbau im Einzel- und Doppelgraben inkl. Leerrohrverlegung für Energie- und Steuerkabel |
| vier Wildbach-Unterdükerungen, betonummantelt | |
| BESONDERHEITEN | sehr steiles, unwegsames Waldgelände |
| INGENIEURLEISTUNGEN | Wirtschaftlichkeitsuntersuchung |
| Einreichplanung (Wasser-, Forst-, Naturschutz recht) | |
| Ausführungsplanung | |
| Ausschreibung und Vergabe in einem zweistufigen Bestbieterverfahren | |
| örtliche Bauaufsicht | |
| Förderabwicklung |
QUELLABLEITUNG GRUBENQUELLEN, GEMEINDE-WVA
| ANLAGEDATEN | rd. 2.700 lfm PE-Leitungen, DA160 und DA125 |
| Material: PE100 RC für hohe mechanische Beanspruchung (Einsatz im unwegsamen Gelände, Bettung mit gegittertem Aushubmaterial) | |
| Muffenschweißverbindungen | |
| BAUMAßNAHMEN | Leitungsbau im Einzel- und Doppelgraben inkl. Leerrohrverlegung für Energie- und Steuerkabel |
| drei Wildbach-Unterdükerungen, betonummantelt | |
| INGENIEURLEISTUNGEN | Wirtschaftlichkeitsuntersuchung |
| Einreichplanung (Wasser-, Forst-, Naturschutz recht) | |
| Ausführungsplanung | |
| Ausschreibung und Vergabe in einem zweistufigen Bestbieterverfahren | |
| örtliche Bauaufsicht | |
| Förderabwicklung |
DRUCKLEITUNG FÜR TRINKWASSERKRAFTWERK „ÜBERWASSER“, GEMEINDE-WVA
| ANLAGEDATEN | rd. 700 lfm GGG DN125 bzw. PE100 RC DA160 |
| BAUMAßNAHMEN | Leitungsbau im unwegsamen Waldgelände |
| INGENIEURLEISTUNGEN | Wirtschaftlichkeitsuntersuchung |
| Einreichplanung (Wasser-, Forst-, Naturschutz recht) | |
| Ausführungsplanung | |
| Ausschreibung und Vergabe in einem zweistufigen Bestbieterverfahren | |
| örtliche Bauaufsicht | |
| Förderabwicklung |
SANIERUNG HB DORF, GEMEINDE-WVA
| ANLAGEDATEN | 2-kammriger Brillenbehälter mit vorgesetzter Schieberkammer, Baujahr 1978, |
| 2 x 720 m³ Nutzinhalt, Zentralbehälter für die Gemeindewasserversorgung | |
 |
|
| BAUMAßNAHMEN | Umbau / Erneuerung der Hochbehälterverrohrung, Edelstahl |
| Einbau UV-Anlage | |
| Einbindung in das Prozessleitsystem (in Arbeit) | |
| Erneuerung Bauwerksisolierung und Wärmedämmung (in Ausschreibung) | |
| INGENIEURLEISTUNGEN | Zustandsbewertung |
 |
|
| Einreichplanung (Wasserrecht) | |
| Ausführungsplanung | |
| UFG-Förderabwicklung | |
| Ausschreibung und Vergabe | |
| örtliche Bauaufsicht |
SANIERUNG HB INZINGER BERG, GEMEINDE-WVA
| ANLAGEDATEN | 1-kammriger Rechteckbehälter mit vorgesetzter Schieberkammer, Baujahr 1978, |
| 1 x 50 m³ Nutzinhalt, Versorgung mehrerer Weiler am | |
| BAUMAßNAHMEN | Umbau / Erneuerung der Hochbehälterverrohrung, Edelstahl |
 |
|
| Adaptierung zur Trinkwasserkraftnutzung | |
| Einbindung in das Prozessleitsystem (in Arbeit) | |
| Erneuerung Bauwerksisolierung und Wärmedämmung (in Ausschreibung) | |
 |
|
| INGENIEURLEISTUNGEN | Zustandsbewertung |
| Einreichplanung (Wasserrecht), Ausführungsplanung | |
| UFG-Förderabwicklung | |
| Ausschreibung und Vergabe | |
| örtliche Bauaufsicht |
SANIERUNG HB EBEN, GEMEINDE-WVA
| ANLAGEDATEN | 1-kammriger Rechteckbehälter mit vorgesetzter Schieberkammer, |
| 1 x 50 m³ Nutzinhalt | |
| INGENIEURLEISTUNGEN | Zustandsbewertung |
UV-ANLAGE HB DORF, GEMEINDE-WVA
| ANLAGEDATEN | UV-Reaktor mit 4 Strahlern; bis 21 l/s |
| BESONDERHEITEN | Durchflussregelung abhängig von der Referenzbestrahlungsstärke, sodass die Desinfektionsleistung der Anlage optimal ausgenutzt werden kann. |
| INGENIEURLEISTUNGEN | Konzeption, Bemessung |
| Einreichplanung, Ausführungsplanung | |
| Ausschreibung und Vergabe | |
| örtliche Bauaufsicht | |
| Förderabwicklung |
UV-ANLAGE NSO HOFER ZAUN, GEMEINDE-WVA
| ANLAGEDATEN | UV-Reaktor mit 3 Strahlern; bis 15 l/s |
| INGENIEURLEISTUNGEN | Konzeption, Bemessung |
| Einreichplanung, Ausführungsplanung | |
| Ausschreibung und Vergabe | |
| örtliche Bauaufsicht | |
| Förderabwicklung |
UV-ANLAGE HB MÜHLBACH, WASSERGENOSSENSCHAFT
| ANLAGEDATEN | UV-Reaktor mit 1 Strahler; bis 6 l/s |
| INGENIEURLEISTUNGEN | Beaufsichtigung Inbetriebnahme |
ENTSÄUERUNG UND AUFHÄRTUNG, GEMEINDE-WVA
| ANLAGEDATEN | Filtration über Calciumcarbonat für Gemeindewasserversorgung mit |
| rd. 3.500 Einwohnern | |
| BESONDERHEITEN | Mit der Wasseraufbereitung aus technischen Gründen wird die Belastung des |
| Versorgungsnetzes mit sehr weichem, kalkaggressivem sowie korrosivem Trinkwasser reduziert. | |
| Dadurch kann die Wartungs- und Reparaturintensität verringert und somit die Lebensdauer der | |
| Versorgungsinfrastruktur (Leitungen, Installationen und Behälterbauwerke) erhöht werden. | |
| INGENIEURLEISTUNGEN | Anlagenkonzeption |
| Konzeption und Begleitung Wasseruntersuchungen | |
| Vorbereitung Einreichprojekt und Förderantrag |
NEUBAU TRINKWASSERKRAFTWERK ALMQUELLEN, GEMEINDE-WVA
| ANLAGEDATEN | Bruttofallhöhe: 900m |
| Ausbauwassermenge: 38 l/s | |
| Engpassleistung: 267 kW | |
| BAUMAßNAHMEN | Leitungsbau |
| (in Arbeit) | Krafthaus mit elektromaschineller Ausrüstung (Peltonturbine, Trinkwasserbypass, Synchrongenerator) |
| 2 Schachtbauwerke mit je einem Notschlussorgan | |
| redundantes Steuerungssystem für Düsenregelung | |
| Leckageüberwachung an der Druckleitung | |
| INGENIEURLEISTUNGEN | Variantenuntersuchung / Wirtschaftlichkeitsuntersuchung |
| Einreichplanung (Wasser-, Forst-, Naturschutz recht) | |
| Ausführungsplanung | |
| Ausschreibung und Vergabe in einem Verhandlungsverfahren mit Bestbieter ermittlung | |
| örtliche Bauaufsicht | |
| Förderabwicklung nach dem Ökostromgesetz |
NEUBAU TRINKWASSERKRAFTWERK „ÜBERWASSER“ HB BERG, GEMEINDE-WVA
| ANLAGEDATEN | Bruttofallhöhe: 170m |
| Ausbauwassermenge: 8 l/s | |
| Engpassleistung: 13 kW | |
| BAUMAßNAHMEN | Leitungsbau |
| (in Arbeit) | elektromaschinelle Ausrüstung (Peltonturbine, Trinkwasserbypass, Asynchrongenerator) |
| INGENIEURLEISTUNGEN | Variantenuntersuchung / Wirtschaftlichkeitsuntersuchung |
| Einreichplanung (Wasser-, Forst-, Naturschutz recht) | |
| Ausführungsplanung | |
| Ausschreibung und Vergabe in einem Verhandlungsverfahren mit Bestbieter ermittlung | |
| örtliche Bauaufsicht | |
| Förderabwicklung nach dem Ökostromgesetz |
Kleinwasserkraft siehe eigene Zusammenstellung.
NOTVERSORGUNG HB BERG, GEMEINDE-WVA
| ANLAGEDATEN | Hochbehälter-Befüllung bei Ausfall der Quellschüttung mittels drehzahl geregelter Pumpe. |
| Pumpenansteuerung über Behälterwasserstand, vollautomatisch | |
| Förderhöhe: 170m, Förderleistung: 9 l/s | |
| BAUMAßNAHMEN | Einbau der Pumpe in die Hochbehälterverrohrung |
| messtechnische Ausrüstung | |
| Einbindung in das Prozessleitsystem | |
| BESONDERHEITEN | Nutzung der Druckleitung für das Trinkwasserkraftwerk als Pumpleitung. |
| INGENIEURLEISTUNGEN | Einreichplanung, Ausführungsplanung |
| Ausschreibung und Vergabe | |
| örtliche Bauaufsicht | |
| Förderabwicklung | |
WA INZING
| ANLAGEDATEN | Objektschutz und Überflutungsüberwachung von 14 Bauwerken |
| kontinuierliche Messung, Überwachung und Archivierung aller Wasserstände, Durchflüsse, der elektrischen Leitfähigkeit sowie Aggregatfunktionen (UV-Anlagen, Pumpen, Armaturen mit Stellmotoren) | |
| automatische Aggregatsteuerung: Ringkolbenventil UV-Anlage, Notversorgungspumpe | |
| vollautomatische Steuerung und Überwachung Trinkwasserkraftwerk | |
| INGENIEURLEISTUNGEN | Anlagenkonzept, Festlegung Messbereiche und Steuerparameter |
| Koordination elektrotechnische Fachplanung | |
| Ausschreibung und Vergabe in einem Verhandlungsverfahren mit Bestbieter ermittlung | |
| örtliche Bauaufsicht | |
| Förderabwicklung | |
